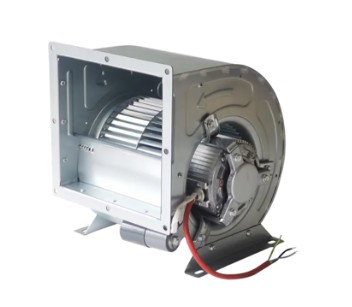

فن سانتریفیوژ صنعتی AC چیست؟

یک فن سانتریفیوژ صنعتی AC یک دستگاه تهویه است که با جریان متناوب (AC) تغذیه می شود. اصل کار هسته آن از نیروی گریز از مرکز تولید شده توسط چرخش پروانه برای کشیدن هوا به صورت محوری، چرخاندن 90 درجه و تخلیه شعاعی آن استفاده می کند. در مقایسه با فن های محوری، فن های گریز از مرکز می توانند تولید کنند فشار استاتیکی بالاتر (معمولاً به 500 تا 3000 پاسکال می رسند)، که آنها را به ویژه برای سناریوهای صنعتی که نیاز به غلبه بر مقاومت مجرای، مقاومت فیلتر یا تحویل هوا در مسافت های طولانی دارند، مناسب می کند.

بر اساس ساختار پروانه، فن های سانتریفیوژ صنعتی AC به طور عمده به سه نوع طبقه بندی می شوند: تیغه های خمیده به جلو , تیغه های خمیده به عقب ، و تیغه های شعاعی . فن های تیغه ای منحنی رو به عقب بالاترین راندمان (تا 85٪ یا بیشتر) را با نویز کمتر ارائه می دهند و آنها را برای عملکرد مداوم طولانی مدت ایده آل می کند. فن های تیغه ای منحنی رو به جلو می توانند فشار بیشتری را در همان قطر پروانه اما با راندمان کمی کمتر ایجاد کنند. فن های تیغه ای شعاعی در مدیریت گازهای پر از گرد و غبار عالی هستند و به طور گسترده در سیستم های انتقال مواد و سیستم های بادکش القایی بویلر استفاده می شوند.

مزایای اصلی برای کاربردهای صنعتی

قابلیت انتقال هوا با فشار بالا

در سیستم های تهویه صنعتی عواملی مانند طول کانال، تعداد خم ها و مقاومت فیلتر به طور قابل توجهی مقاومت سیستم را افزایش می دهند. فن های محوری معمولی معمولاً فشار استاتیکی را در محدوده 50 تا 200 Pa ارائه می دهند که برای الزامات پیچیده کانال کشی کافی نیست. با این حال، فن‌های گریز از مرکز AC صنعتی، فشار استاتیکی را در محدوده‌ای از 500-3000 Pa ، با برخی از مدل های فشار بالا حتی بیشتر از آن 5000 Pa غلبه بر کانال های چند بخش، فیلترهای با راندمان بالا و مقاومت مبدل حرارتی برای اطمینان از جریان هوای کافی در انتهای ترمینال.

عملکرد پایدار و قابل اعتماد

فن های گریز از مرکز AC صنعتی توسط موتورهای القایی AC هدایت می شوند و به مدارهای کموتاسیون الکترونیکی پیچیده نیاز ندارند. ساختار ساده آنها منجر به نرخ پایین خرابی می شود. تحت شرایط عملیاتی استاندارد، فن های سانتریفیوژ صنعتی با کیفیت بالا می توانند به یک میانگین زمان بین خرابی ها (MTBF) بیش از 30000 ساعت است برخی از مدل ها دارای سیم پیچی تمام مسی و یاطاقان توپی تا 50000 ساعت هستند. این قابلیت اطمینان بالا برای کاربردهای ضروری بدون توقف مانند خنک کننده مرکز داده و تهویه کارخانه شیمیایی حیاتی است.

پوشش گسترده قدرت و مشخصات

فن های سانتریفیوژ صنعتی AC محدوده توان بسیار وسیعی را پوشش می دهند فن های خنک کننده تجهیزات کوچک 50 واتی به واحدهای تهویه صنعتی بزرگ بیش از 55 کیلو وات . پوشش جریان هوا از 100 مترمکعب بر ساعت تا بیش از 100000 مترمکعب در ساعت، با قطر پروانه از 100 میلی متر تا 2000 میلی متر، می تواند تقریباً تمام نیازهای صنعتی از خنک کننده تجهیزات الکترونیکی دقیق تا تهویه کارخانه را در مقیاس بزرگ برآورده کند.

معیارهای انتخاب و بهترین شیوه ها

پارامترهای انتخاب کلیدی

هنگام انتخاب یک فن سانتریفیوژ صنعتی AC، پارامترهای اصلی زیر باید به طور جامع در نظر گرفته شوند:

• جریان هوا (Q) : واحد m³/h یا m³/s، محاسبه شده بر اساس حجم فضای تهویه و نرخ تغییر هوا
• فشار کل یا فشار استاتیک (P) : واحد Pa، نیاز به محاسبه مقاومت کانال، مقاومت فیلتر و افت فشار دینامیکی خروجی
• توان (N) : واحد کیلووات، تخمین زده شده با استفاده از فرمول N = (Q × P) / (3600 × η × 1000)، که در آن η راندمان فن است.
• سرعت چرخش (n) : واحد دور در دقیقه، معمولاً 1450 دور در دقیقه (موتور 4 قطبی) یا 2900 دور در دقیقه (موتور دو قطبی)
• سطح نویز : واحد dB(A)، فن های تیغه ای خمیده به عقب معمولاً 3-8 dB(A) ساکت تر از فن های تیغه ای منحنی رو به جلو هستند.
• رتبه حفاظتی (IP) : IP54 یا بالاتر برای محیط های مرطوب یا گرد و غبار توصیه می شود

سناریوهای کاربردی و مرجع انتخاب

دستورالعمل های نصب و بهره برداری

برای اطمینان از عملکرد کارآمد و پایدار فن های سانتریفیوژ AC صنعتی، نکات زیر باید در هنگام نصب و نگهداری معمول رعایت شود:

1. جداسازی لرزش پایه : فن هایی با توان بیش از 3 کیلو وات باید مجهز به عایق یا پد ارتعاش باشند که انتقال ارتعاش را تا بیش از 80 درصد کاهش می دهد تا از تداخل با سازه های ساختمانی و تجهیزات دقیق مجاور جلوگیری شود.
2. حفاظت ورودی : برای جلوگیری از بلعیده شدن اجسام خارجی و آسیب دیدن پروانه، یک توری محافظ در ورودی هوا با اندازه توری بزرگتر از 20 میلی متر نصب کنید. یک فیلتر با کارایی اولیه در محیط های پر گرد و غبار اضافه کنید
3. اتصال انعطاف پذیر : برای جلوگیری از انتقال مستقیم فشار کانال به محفظه فن، از اتصالات انعطاف پذیر بوم یا سیلیکونی (طول 150 تا 300 میلی متر) بین ورودی/خروجی فن و کانال استفاده کنید.
4. تعمیر و نگهداری برنامه ریزی شده : دمای یاتاقان و وضعیت روغن کاری را هر بار بررسی کنید 2000 ساعت کار ; گریس را جایگزین کنید 8000 ساعت کار ; گرد و غبار پروانه تمیز سالانه - تجمع گرد و غبار بیش از 1 میلی متر در ضخامت می تواند راندمان را 5٪ تا 10٪ کاهش دهد.
5. حفاظت موتور : موتورهای بیش از 2.2 کیلو وات باید به رله های اضافه بار حرارتی یا محافظ موتور مجهز شوند تا از فرسودگی ناشی از عملکرد روتور قفل شده یا افت فاز جلوگیری شود.

عوامل حیاتی موثر بر عملکرد و طول عمر

شرایط محیطی عملیاتی

به ازای هر 10 درجه سانتی گراد افزایش دمای محیط، سرعت پیری عایق سیم پیچ موتور تقریباً دو برابر می شود. زمانی که دمای محیط بیشتر شود 40 درجه سانتی گراد قدرت نامی موتور باید کاهش یابد: 95٪ در 45 درجه سانتیگراد، 90٪ در 50 درجه سانتیگراد، و 85٪ در 55 درجه سانتیگراد. در محیط های با رطوبت بالا (رطوبت نسبی بیش از 85%)، موتورهای کاملاً محصور با بخاری های ضد تراکم باید انتخاب شوند تا از تخریب عایق ناشی از جذب رطوبت در هنگام خاموش شدن جلوگیری شود.

برای محیط های حاوی گازهای خورنده (مانند کارگاه های شیمیایی یا تاسیسات آبکاری)، پروانه ها و محفظه های فن باید از فولاد ضد زنگ 304 یا 316 ، یا با پوشش ضد خوردگی رزین اپوکسی درمان می شود. ورق های فولادی گالوانیزه معمولی در محیط های اسیدی ممکن است عمر مفید آنها به 30 تا 50 درصد شرایط عملیاتی عادی کاهش یابد.

تطبیق سیستم و بهینه سازی نقطه عملیاتی

بازده واقعی کارکرد فن بستگی به این دارد که نقطه کار چقدر با منحنی عملکرد مطابقت دارد. هنگامی که مقاومت سیستم بیش از حد طراحی می شود، نقطه عملیاتی واقعی به سمت مناطق جریان بالاتر و فشار کمتر تغییر می کند، که منجر به کاهش راندمان و افزایش نویز می شود. با تنظیم سرعت فن (کنترل فرکانس متغیر) یا زوایای پره راهنمای ورودی، می توان نقطه کار را به منطقه با راندمان بالا بازگرداند. با کنترل سرعت فرکانس متغیر، فن ها می توانند راندمان را بالای 80% در 70% تا 100% جریان هوای نامی حفظ کنید ، با صرفه جویی قابل توجه در انرژی - وقتی جریان هوا به 80٪ کاهش می یابد، قدرت شفت به 51.2٪ از توان نامی (محاسبه شده توسط قوانین میل ترکیبی) کاهش می یابد، که در مقایسه با کنترل دریچه گاز، 30٪ تا 40٪ صرفه جویی در مصرف برق حاصل می شود.

تعادل پروانه و کنترل لرزش

عدم تعادل پروانه علت اصلی لرزش بیش از حد در فن های سانتریفیوژ است. با توجه به استانداردهای ISO 1940، پروانه های فن صنعتی باید دست یابد درجه تعادل G6.3 یا G2.5 . برای قطر پروانه بیش از 400 میلی متر، بالانس دینامیکی میدان بسیار مهم است - هر 10 گرم در میلی متر / کیلوگرم افزایش در عدم تعادل باقی مانده می تواند عمر یاتاقان را تقریباً 15 تا 20 درصد کاهش دهد. در حین کار عادی، سرعت ارتعاش موثر در محفظه یاتاقان فن باید در زیر کنترل شود 4.5 میلی متر بر ثانیه (نمره "خوب" طبق استانداردهای ISO 10816)؛ اگر از 7.1 میلی‌متر بر ثانیه بیشتر شود، برای بازرسی، خاموش شدن فوری لازم است.

استراتژی های بهبود بهره وری انرژی

پیاده سازی درایو فرکانس متغیر

در سیستم‌هایی با تقاضای جریان هوا در نوسان (مانند سیستم‌های تهویه مطبوع VAV یا سیستم‌های اگزوز فرآیند)، تجهیز فن‌های گریز از مرکز AC صنعتی به درایوهای فرکانس متغیر (VFD) موثرترین اقدام در صرفه‌جویی در انرژی است. گرفتن a فن 15 کیلوواتی سالانه 6000 ساعت کار می کند به عنوان مثال: اگر میانگین بار عملیاتی واقعی 70 درصد بار نامی باشد، مصرف برق سالانه با کنترل سرعت VFD تقریباً است. 63000 کیلووات ساعت ، در مقایسه با 90000 کیلووات ساعت با عملکرد فرکانس ثابت و تنظیم دمپر، صرفه جویی 27000 کیلووات ساعت سالانه با نرخ صرفه جویی در انرژی حدود 30٪. دوره بازگشت سرمایه معمولا بین 1.5 تا 2.5 سال است.

ارتقاء موتور با راندمان بالا

ارتقاء موتورهای بازده قدیمی IE1 یا IE2 به IE3 (بازده برتر) یا IE4 (بازده فوق العاده پرمیوم) موتورها می توانند مصرف انرژی را بیشتر کاهش دهند. برای یک موتور 4 قطبی 11 کیلوواتی به عنوان مثال: راندمان IE2 تقریباً 91٪، IE3 تقریباً 93٪ و IE4 تقریباً 94٪ است. ارتقاء از IE2 به IE3 تقریباً باعث صرفه جویی می شود 1320 کیلووات ساعت سالانه در 6000 ساعت کار؛ ارتقاء از IE3 به IE4 باعث صرفه جویی در موارد اضافی می شود 660 کیلووات ساعت . اگرچه موتورهای با راندمان بالا هزینه های خرید را بین 15 تا 30 درصد افزایش می دهند، هزینه کل چرخه عمر به طور قابل توجهی کاهش می یابد.

بهینه سازی مقاومت سیستم

به ازای هر 100 Pa افزایش در مقاومت سیستم کانال، قدرت شفت فن تقریباً 5٪ تا 8٪ افزایش می یابد. اقدامات زیر می تواند به طور موثر مقاومت سیستم را کاهش دهد:

• خم ها و کاهنده های غیر ضروری را به حداقل برسانید. هر خم 90 درجه تقریباً اضافه می کند 50-150 Pa مقاومت
• فیلترهای کم مقاومت را انتخاب کنید و مدیا فیلتر مسدود شده را مرتباً تعویض کنید. مقاومت فیلتر مسدود شده می تواند از ابتدا افزایش یابد 100-200 Pa به 500-800 Pa
• طراحی مناسب مقاطع کانال، کنترل سرعت هوا در داخل 8-12 متر بر ثانیه محدوده سرعت هوای بیش از حد بالا به طور قابل توجهی افت فشار دینامیکی را افزایش می دهد
• انباشته گرد و غبار مجرا را به طور مرتب تمیز کنید. به ازای هر 1 میلی متر افزایش در تجمع گرد و غبار، مقاومت مجرای تقریباً افزایش می یابد 3٪ - 5٪

روندهای توسعه آینده

با پیشرفت صنعت 4.0 و ساخت هوشمند، فن سانتریفیوژ صنعتی ACs به سمت هوش، راندمان بالا و مدولار بودن در حال تکامل هستند. فن های هوشمند ادغام شده با حسگرهای اینترنت اشیا می تواند ارتعاش، دما، جریان و سایر پارامترها را در زمان واقعی با استفاده از محاسبات لبه برای پیش بینی عمر یاتاقان و شرایط سایش پروانه کنترل کند. این تغییر از "تعمیرات برنامه ریزی شده" به "تعمیرات پیش بینی شده" را امکان پذیر می کند، که انتظار می رود زمان خرابی برنامه ریزی نشده را کاهش دهد. 40٪ - 60٪ .

از نظر بهره وری انرژی، نسل جدید فن های گریز از مرکز صنعتی اتخاذ می شود موتورهای رلوکتانس سنکرون با کمک آهنربای دائمی (PMaSynRM) می تواند بازدهی فراتر از درجه IE5 را به دست آورد و نسبت به موتورهای القایی سنتی بین 3 تا 5 درصد بهبود یابد. در همین حال، پروانه‌های بیومیمتیک و پیچ‌های بهینه‌سازی شده از طریق طراحی CFD (دینامیک سیالات محاسباتی) می‌توانند جریان هوا را افزایش دهند. 8٪ - 12٪ بدون افزایش مصرف انرژی، در عین حال کاهش نویز توسط 3-5 دسی بل (A) .

طراحی مدولار نصب، نگهداری و ارتقاء فن را راحت‌تر می‌کند. ماژول‌های موتور استاندارد، ماژول‌های پروانه و ماژول‌های کنترل‌کننده را می‌توان به سرعت با هم ترکیب کرد و زمان تعویض پروانه یا موتور در محل را نسبت به روش سنتی کاهش داد. 4-6 ساعت تا کمتر از 1 ساعت ، به طور قابل توجهی تاثیر نگهداری بر تولید را به حداقل می رساند.
